Les chambres d'essai de pulvérisation d'eau IPX9K sont des outils cruciaux pour évaluer la résistance à l'eau des produits sous des jets d'eau à haute pression et haute température. Ce test simule des environnements difficiles que les produits peuvent rencontrer dans des scénarios réels, tels que des environnements industriels ou des applications extérieures. Une question courante qui se pose est de savoir si ces chambres peuvent tester efficacement des produits aux formes complexes. En tant que fournisseur de chambres d'essai de pulvérisation d'eau IPX9K, j'explorerai cette question en détail dans cet article de blog.
Comprendre la norme IPX9K
La norme IPX9K fait partie du code Ingress Protection (IP), qui classe le degré de protection apporté par une enceinte contre la pénétration d'eau et d'objets solides. Le « 9K » dans IPX9K fait spécifiquement référence à un test au jet d'eau à haute pression et haute température. Selon cette norme, un appareil de test pulvérise de l'eau à une pression de 80 à 100 bars à une distance de 100 à 150 mm à une température comprise entre 80°C et 95°C. L'eau est pulvérisée sous quatre angles différents pour garantir une exposition complète.
Défis posés par les produits de forme complexe
Les produits aux formes complexes, tels que ceux présentant des surfaces irrégulières, des rainures profondes ou de multiples saillies, présentent des défis uniques lors du test de pulvérisation d'eau IPX9K.
Un problème majeur est la répartition inégale de la pression de l’eau. Les jets d'eau à haute pression peuvent ne pas atteindre uniformément toutes les zones d'un produit de forme complexe. Par exemple, dans un produit comportant des rainures profondes, l’eau peut ne pas pénétrer complètement dans les rainures, ce qui entraîne des résultats de test inexacts. Si le test ne parvient pas à exposer toutes les parties du produit à la pression et à la température de l'eau requises, le produit peut réussir le test même s'il n'est pas entièrement protégé dans les conditions réelles.
Un autre défi est le potentiel d’accumulation d’eau dans certaines zones de forme complexe. Cela peut créer un faux sentiment de protection, car l'eau accumulée peut agir comme un tampon, réduisant ainsi la pression effective exercée sur la surface du produit. De plus, la forme du produit peut provoquer une déviation ou une dispersion des jets d'eau, modifiant ainsi les conditions de test prévues.
Comment les chambres d'essai de pulvérisation d'eau IPX9K relèvent ces défis
Les chambres d'essai de pulvérisation d'eau IPX9K modernes sont conçues avec des fonctionnalités avancées pour surmonter les défis posés par les produits de forme complexe.
Une caractéristique clé est le système de buses réglables. Ces chambres sont équipées de buses réglables en termes d'angle, de hauteur et d'espacement. En manipulant ces variables, il est possible de diriger les jets d'eau vers différentes parties du produit de forme complexe. Par exemple, si un produit présente une grande saillie sur un côté, les buses peuvent être ajustées pour garantir que le jet d'eau frappe la saillie selon l'angle et la pression corrects.
Certaines chambres d'essai sont également équipées d'une plate-forme rotative. Le produit de forme complexe peut être placé sur cette plate-forme et, lors de sa rotation, tous les côtés du produit sont exposés aux jets d'eau. Cette rotation permet d’assurer une distribution et des tests plus uniformes de l’eau. La vitesse de rotation peut parfois être ajustée en fonction des exigences spécifiques de l'essai.
De plus, des systèmes de contrôle avancés sont intégrés dans ces chambres. Ces systèmes permettent un contrôle précis de la pression de l’eau, de la température et de la durée du test. En contrôlant avec précision ces paramètres, il est possible de créer des conditions de test cohérentes et fiables, même pour des produits de forme complexe. Par exemple, si un produit nécessite une pression d'eau légèrement plus élevée dans une zone particulière en raison de sa forme, le système de contrôle peut être programmé pour effectuer ce test personnalisé.
Exemples réels de tests de produits de forme complexe
Examinons quelques exemples réels de produits de forme complexe qui peuvent être testés à l'aide d'une chambre d'essai de pulvérisation d'eau IPX9K.
Les composants automobiles ont souvent des formes complexes. Par exemple, les unités de commande du moteur (ECU) sont logées dans des boîtiers avec diverses découpes, connecteurs et surfaces irrégulières. Ces composants doivent être protégés de la pénétration de l'eau, en particulier dans des conditions de conduite difficiles. Une chambre d'essai de pulvérisation d'eau IPX9K peut être utilisée pour tester la résistance à l'eau de ces calculateurs. En ajustant les buses et en utilisant la plate-forme rotative, la chambre de test peut garantir que toutes les parties du boîtier de l'ECU sont exposées aux jets d'eau à haute pression et à haute température.
Les capteurs industriels sont un autre exemple. Ces capteurs sont souvent installés dans des environnements extérieurs ou industriels où ils sont exposés à l'eau et à d'autres éléments. De nombreux capteurs industriels ont des géométries complexes pour s'adapter à différentes fonctions, telles que plusieurs éléments de détection ou supports de montage. La chambre de test IPX9K peut aider les fabricants à vérifier la résistance à l'eau de ces capteurs, garantissant ainsi leur fiabilité sur le terrain.
Chambres d'essais complémentaires
Dans certains cas, en plus de la chambre d'essai de pulvérisation d'eau IPX9K, d'autres types de chambres d'essai peuvent être utilisés conjointement pour fournir une évaluation plus complète de la résistance à l'eau d'un produit.
LeChambre d'essai d'entrée d'eaupeut être utilisé pour des tests préliminaires. Cette chambre peut simuler différents niveaux de pénétration d'eau, y compris l'immersion et l'égouttement, ce qui peut être utile pour comprendre les capacités de base de résistance à l'eau d'un produit avant de le soumettre au test IPX9K plus rigoureux.

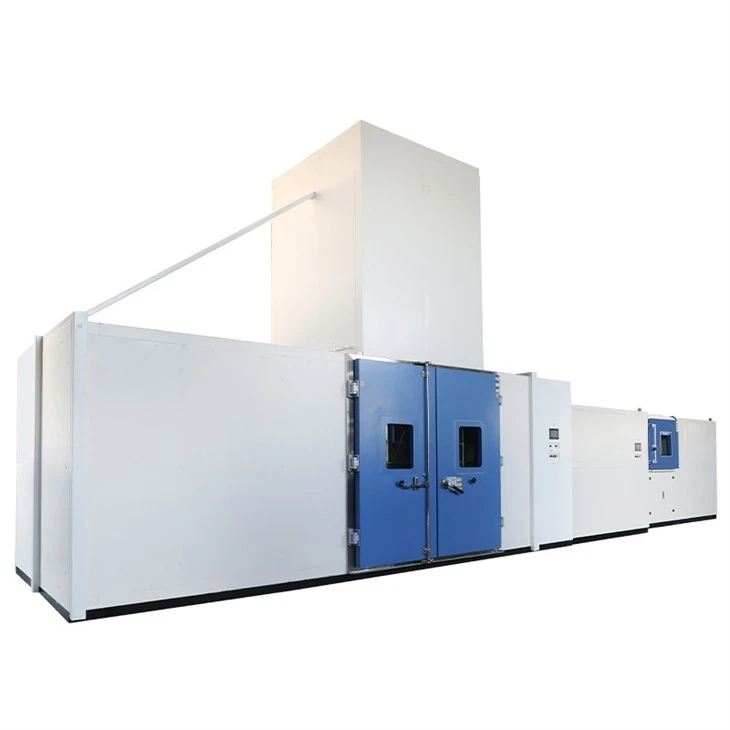

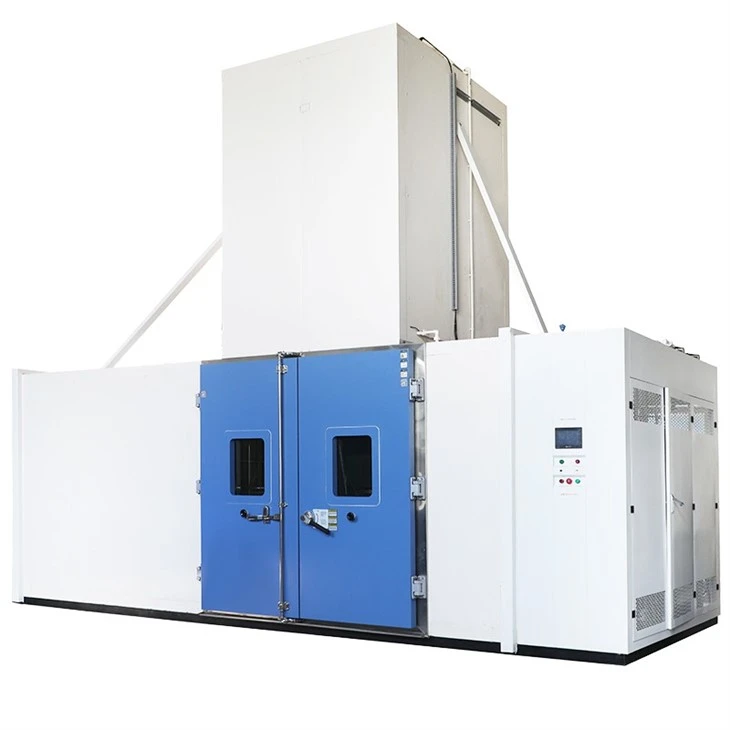

LeChambre d'essai de pluie battanteest également précieux. Il peut simuler les conditions de pluie poussée par le vent, ce qui est un scénario réel courant. En testant d'abord un produit de forme complexe dans cette chambre, les fabricants peuvent mieux comprendre comment le produit se comporte sous une exposition dynamique à l'eau.
LeDouche UL 50Eest une autre option. Ce test est spécifique aux boîtiers utilisés dans les équipements électriques. Il peut fournir des informations supplémentaires sur la résistance à l'eau des boîtiers de forme complexe, en particulier ceux contenant des composants électriques à l'intérieur.
Conclusion et appel à l'action
En conclusion, les chambres d'essai de pulvérisation d'eau IPX9K sont capables de tester des produits aux formes complexes. Grâce à des fonctionnalités avancées telles que des buses réglables, des plates-formes rotatives et des systèmes de contrôle précis, ces chambres peuvent surmonter les défis posés par les géométries irrégulières. Des chambres de test complémentaires peuvent également améliorer le processus de test, en fournissant une évaluation plus complète des capacités de résistance à l'eau d'un produit.
Si vous êtes à la recherche d'une chambre d'essai de pulvérisation d'eau IPX9K ou de l'une des chambres d'essai complémentaires mentionnées ci-dessus, je vous encourage à nous contacter pour discuter de vos besoins spécifiques. Nous disposons d'une large gamme de produits et pouvons personnaliser les solutions de test pour répondre à vos besoins. Que vous soyez un fabricant de composants automobiles, de capteurs industriels ou d'autres produits, nous pouvons vous aider à garantir la résistance à l'eau de vos produits grâce à des tests fiables et précis.
Références
- Normes de la Commission électrotechnique internationale (CEI) relatives aux tests IPX9K.
- Littérature technique des principaux fabricants de chambres d’essai.
